Шахта лифта

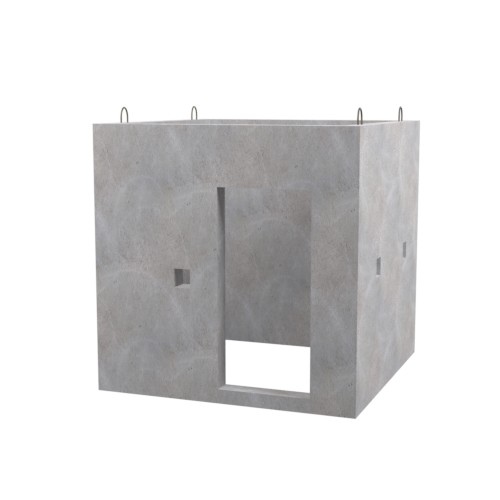

Устройство лифтового оборудования в многоэтажных зданиях требует создания надежной и геометрически точной вертикальной шахты. Железобетонные конструкции для шахт лифтов представляют собой готовые заводские элементы, которые собираются на стройплощадке в единый ствол от приямка до машинного отделения . Применение сборного железобетона ускоряет темпы строительства и гарантирует точное соблюдение проектных допусков, критически важных для безопасной работы подъемных механизмов.

Согласно ГОСТ 17538-82, номенклатура включает несколько типов элементов: нижние блоки (ШЛН), формирующие приямок; средние основные блоки (ШЛС), образующие тело шахты на всю высоту здания; верхние блоки (ШЛВ) и плиты перекрытия (ПЛ) . Изделия выпускаются в двух исполнениях — с расположением противовеса сзади или справа от кабины, что позволяет адаптировать шахту под конкретную модель лифта .

Производятся элементы из тяжелого бетона класса по прочности В30 с морозостойкостью F75 и водонепроницаемостью W4 . В процессе формовки в тело конструкции закладываются стальные закладные детали, к которым впоследствии крепятся направующие кабины, противовеса, этажные двери и буферные устройства . Толщина стенок блоков (обычно 100-120 мм) рассчитывается на восприятие динамических нагрузок от движущегося лифта и обеспечивает необходимую звукоизоляцию.

Поставка элементов лифтовых шахт осуществляется поэтажно. В комплект входят все необходимые блоки на этаж, включая доборные элементы, а также тумбы под буферы кабин (ТЛ) . Монтаж ведется с помощью башенного крана с фиксацией элементов сваркой закладных деталей, что создает жесткий пространственный каркас. Возможно изготовление как объемных блоков на этаж, так и отдельных плоских панелей (ПШЛ) . Продукция сопровождается паспортами качества и сертификатами соответствия.
